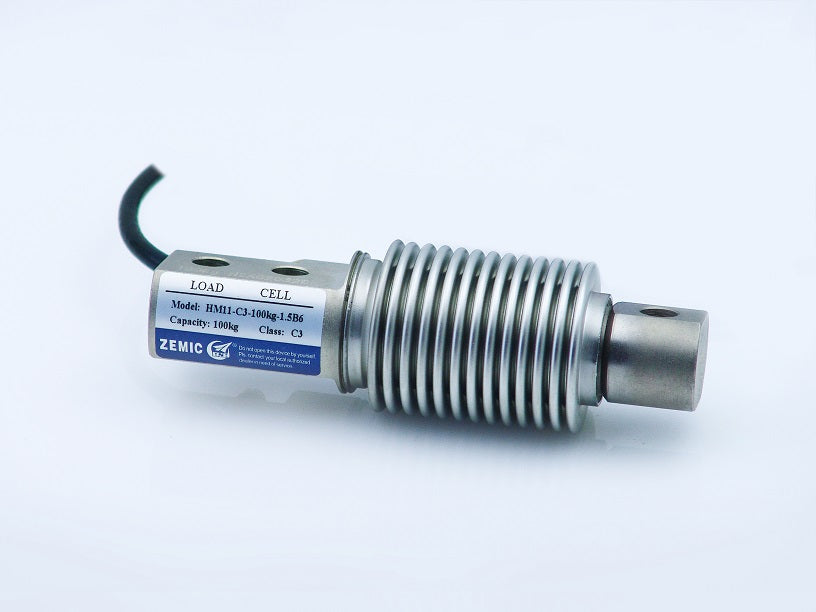

Load cell, üzerine uygulanan kuvveti veya yükü elektriksel bir sinyale dönüştüren hassas ölçüm elemanıdır. Türkçede genellikle yük hücresi olarak adlandırılan load cell'ler; elektronik terazilerden endüstriyel tartım sistemlerine, silo ve tank tartımlarından otomasyon uygulamalarına kadar çok farklı alanlarda kullanılır.
Doğru load cell seçimi, yalnızca tartım kapasitesini karşılamak açısından değil, ölçüm doğruluğu, sistem güvenilirliği ve uzun kullanım ömrü açısından da önemlidir.
Load Cell Ne İşe Yarar?
Load cell'in temel görevi, üzerine uygulanan mekanik yükü ölçülebilir bir elektrik sinyaline dönüştürmektir.
Örneğin bir platformun üzerine ürün yerleştirildiğinde ürünün oluşturduğu kuvvet load cell tarafından algılanır. Oluşan elektriksel sinyal, uygun bir indikatör veya kontrol sistemi tarafından işlenerek ekranda kilogram, ton veya başka bir ağırlık birimi olarak gösterilebilir.
Bu sayede manuel ölçüm yerine daha hızlı, tekrarlanabilir ve otomasyona uygun bir tartım gerçekleştirilebilir.
Load Cell Nasıl Çalışır?
Yaygın load cell tasarımlarında ölçüm elemanı üzerinde strain gauge (gerinim ölçer) adı verilen sensörler bulunur.
Load cell üzerine yük uygulandığında gövdesinde çok küçük miktarda deformasyon meydana gelir. Strain gauge'ler bu deformasyonu algılar ve elektriksel dirençlerinde çok küçük değişimler oluşturur.
Bu değişim genellikle bir Wheatstone köprüsü devresi üzerinden elektriksel sinyale dönüştürülür. Sinyal daha sonra bir tartım indikatörü, transmitter veya kontrol sistemi tarafından değerlendirilerek ağırlık bilgisine dönüştürülür.
Kısaca çalışma prensibi şu şekilde özetlenebilir:
Yük → Deformasyon → Strain Gauge değişimi → Elektriksel sinyal → Ölçüm değeri
Load Cell Çeşitleri Nelerdir?
Load cell'ler kullanım alanına, montaj şekline, ölçüm yönüne ve taşıyabilecekleri yüke göre farklı tasarımlara sahiptir.
Yaygın load cell türlerinden bazıları şunlardır:
-
Single Point Load Cell: Platform terazileri ve küçük/orta kapasiteli tartım sistemlerinde kullanılır.
-
Shear Beam Load Cell: Endüstriyel platform ve tank tartım uygulamalarında yaygın olarak tercih edilir.
-
Double Shear Beam Load Cell: Daha yüksek kapasiteli endüstriyel tartım sistemlerinde kullanılabilir.
-
S Tipi Load Cell: Çekme ve basma kuvvetlerinin ölçülmesinde tercih edilir.
-
Compression Load Cell: Özellikle yüksek kapasiteli basma kuvveti ve tank/silo tartım uygulamalarında kullanılır.
Hangi load cell tipinin kullanılacağı; uygulamanın kapasitesi, montaj şekli, ortam koşulları ve gerekli ölçüm hassasiyeti değerlendirilerek belirlenmelidir.
Load Cell Seçerken Nelere Dikkat Edilmeli?
Bir load cell seçerken yalnızca kilogram veya ton cinsinden kapasiteye bakmak yeterli değildir. Uygulamanın tamamı değerlendirilmelidir.
Özellikle şu kriterler dikkate alınmalıdır:
-
Maksimum ve çalışma kapasitesi
-
Load cell tipi ve montaj şekli
-
Gerekli ölçüm hassasiyeti
-
Kullanılacağı ortamın sıcaklık ve nem koşulları
-
IP koruma sınıfı
-
Malzeme ve gövde yapısı
-
Çıkış sinyali ve elektriksel özellikler
-
Statik ve dinamik yük koşulları
-
Kullanılacak indikatör veya kontrol sistemiyle uyumluluk
Yanlış kapasitede veya uygulamaya uygun olmayan bir load cell kullanılması, ölçüm hatalarına ve ekipman üzerinde gereksiz mekanik zorlanmalara neden olabilir.
Load Cell Nerelerde Kullanılır?
Load cell teknolojisi çok farklı endüstrilerde kullanılmaktadır. Başlıca uygulama alanları arasında:
-
Endüstriyel tartım sistemleri
-
Platform terazileri
-
Tank ve silo tartım sistemleri
-
Dolum ve dozajlama sistemleri
-
Konveyör tartım sistemleri
-
Üretim ve proses otomasyonu
-
Depolama ve lojistik uygulamaları
-
Kuvvet ve yük ölçüm sistemleri
yer alır.
Özellikle üretim süreçlerinde kullanılan load cell'ler, belirli miktardaki hammaddenin veya ürünün hassas şekilde ölçülmesine ve proseslerin otomatik olarak kontrol edilmesine yardımcı olur.
Load Cell'in Doğru Çalışması Neden Önemlidir?
Bir tartım sisteminde load cell, ölçüm zincirinin en önemli parçalarından biridir. Ancak yalnızca kaliteli bir load cell kullanılması tek başına yeterli değildir.
Doğru montaj, uygun mekanik bağlantılar, doğru kapasite seçimi, çevresel koşullar ve düzenli kontroller de ölçüm performansını doğrudan etkiler.
Titreşim, darbe, aşırı yük, sıcaklık değişimleri, nem ve hatalı montaj gibi faktörler ölçüm sonuçlarında sapmalara yol açabilir. Bu nedenle load cell'in üretici tavsiyelerine uygun şekilde kullanılması önemlidir.
Sonuç
Load cell'ler, mekanik yükü elektriksel bir sinyale dönüştürerek modern tartım ve ölçüm sistemlerinin temelini oluşturan önemli bileşenlerdir. Farklı kapasite ve tasarımlara sahip load cell modelleri sayesinde laboratuvar uygulamalarından yüksek kapasiteli endüstriyel sistemlere kadar çok geniş bir kullanım alanı bulunmaktadır.
Bir load cell seçerken uygulamanın kapasitesi, montaj şekli, çevre koşulları ve gerekli hassasiyet birlikte değerlendirilmelidir. Doğru seçilmiş ve uygun şekilde monte edilmiş bir load cell, tartım sisteminin güvenilir ve istikrarlı çalışmasına katkı sağlar.
